您的位置：外唐网 > 文档大全

全部分类

设计图集

(10w+ 篇文档)

10金币 12J1 工程做法图集（天津DBJT29-18-2013）.PDF

12J1工程做法图集由天津大学建筑设计研究院审修，在建筑工程过程中需要应用到的各种做法都有说明，包括顶棚、楼地面等，它的出现可以统一化建筑标准，保证了工程的质量。本图集包括地下室及水池防水、楼地面、踢脚、墙裙、内墙、顶棚、涂料、刷浆、裱糊、外墙、屋面、散水、台阶、坡道、道路、场地等九个分部的构造用料做法。...

内容提供方：外唐用户 | 2023-12-17 发布 | 58.56MB | 181 页
10金币 18GL204 预制混凝土综合管廊图集.PDF

本图集适用于8度及8度以下抗震设防，采用明挖法施工的单层预制混凝土综合管廊主体工程。主要内容（包括）在不同覆土深度、不同荷载作用下标准断面设计、节段连接设计、其他构造设计等内容。其中主体结构设计部分包括单舱、双舱截面尺寸选用表、钢筋材料表以及节点构造详图；节段连接设计设计包括柔性承插式接头、纵向紧锁承插式接头、胶接预应力接头连接设计等内容；其他构造设计包括预制节段吊装及槽式预埋件等内容。本图集中管廊的截面型式、配筋、细部构造等可供设计人员直接选用，施工单位可参照施工。标准编号：18GL204标准...

内容提供方：外唐用户 | 2023-12-17 发布 | 36.03MB | 134 页
8金币 18GL205 预制混凝土综合管廊制作与施工图集.PDF

本图集适用于采用明挖法施工的单舱、双舱预制混凝土综合管廊主体工程，本图集从预制综合管廊的制作与施工两方面阐述了预制混凝土综合管廊的制作、施工、管理以及质量验收等规定及要求。其中制作部分包括立式和卧式的制作工艺，场地准备、模具准备、钢筋骨架制作安装、预埋件处理、浇筑及养护、成品检测等内容；施工部分包括预制混凝土综合管廊的柔性承插接头、纵向紧锁承插接头和胶接应力接头三种接头型式施工过程中的运输、吊装、安装、防水、检测和验收等内容。本图集可作为预制混凝土城市综合管廊施工的选用及参考图集，施工单位可参照...

内容提供方：外唐用户 | 2023-12-17 发布 | 23.56MB | 81 页
8金币 18GL502 综合管廊燃气管道舱室配套设施设计与施工图集.PDF

本图集为城市综合管廊标准设计专项系列图集之一。主要内容根据天然气管道舱室的特殊要求，为保障运行安全而配套的附属设施或系统。图集适用于城市新建地下综合管廊天然气舱室配套设施的设计与安装。主要编制有天然气舱室通风系统；电气系统；监控系统；排水系统。可为天然气管道舱室附属设施设计、施工提供指导。与18GL501《综合管廊燃气管道敷设与安装》配套使用。标准编号：18GL502标准名称：综合管廊燃气管道舱室配套设施设计与施工发布日期：2018-12-01实施日期：2018-12-01标准状态：现行起草单位...

内容提供方：外唐用户 | 2023-12-17 发布 | 17.64MB | 72 页
15金币 15G365-1 预制混凝土剪力墙外墙板图集.PDF

...

内容提供方：外唐用户 | 2023-12-17 发布 | 32.4MB | 252 页
5金币 13CJ48 JL无机轻集料砂浆保温系统建筑构造图集.PDF

13CJ48《JL无机轻集料砂浆保温系统建筑构造》是以江阴市江伦建材有限公司的JL无机轻集料砂浆保温系统在建筑墙体保温节能构造中的应用技术为依据编制的国家建筑标准设计参考图集。　　图集内容主要包括：说明，外墙（隔墙）保温层厚度选用表，屋面、层间楼板保温层厚度选用表，干挂石材幕墙保温构造，内保温建筑构造，通用节点构造（包括勒脚、女儿墙、凸窗窗口、封闭阳台、开敞阳台、变形缝、分格缝、空调机搁板、水落管、防火隔离带构造）、外墙保温用锚栓等。　　该图集适用于夏热冬冷、夏热冬暖地区的民用建筑和工业建筑，以...

内容提供方：外唐用户 | 2023-12-17 发布 | 2.29MB | 36 页
5金币 22CJ77-4 建筑室内防水及饰面材料铺贴系统构造—德高PD系列产品图集.PDF

本图集主要介绍德高（广州）建材有限公司生产的PD 系列产品在建筑室内防水及饰面材料铺贴工程中的工程做法和应用技术，包括界面剂、找平材料、室内防水材料、瓷砖粘结材料、填缝及密封材料。适用千建筑室内墙地面基层界面处理、找平及饰面砖粘贴、填缝工程；室内有水房间且有防水设防要求区域的防水工程；门窗框填缝、细部接缝密封工程。图集内容主要包括：编制说明、楼地面与内墙面构造做法选用表，以及楼地面、水池、窗口与阳台贴砖等节点详图，供设计、施工人员选用。标准编号：22CJ77-4标准名称：建筑室内防水及饰面材料铺...

内容提供方：外唐用户 | 2023-12-17 发布 | 10.37MB | 45 页
5金币苏Z03-2017 透水水泥混凝土路面通用图图集.PDF

...

内容提供方：外唐用户 | 2023-12-17 发布 | 6.39MB | 25 页
5金币 08CG03 轻型钢结构设计实例图集.PDF

08CG03《轻型钢结构设计实例》国家建筑标准设计参考图，提供了一套实际工程的民用轻型钢结构设计图作为实例，供工程设计人员在钢结构设计时参考。　　本参考图内容来源于北京某一已建成使用的项目的设计图，根据编制要求对局部结构进行了调整。实例结构为单层建筑，由两部分构成。一部分（Str1）是展览、餐饮和室内运动休闲多功能餐厅，长84米，宽约60米，建筑高度8．7米；结构方案采用钢框架支撑体系。另一部分（Str2）是生态植物展厅，平面为直径30米的圆形，建筑高度12.4米；结构方案采用钢管混凝土柱和平面...

内容提供方：外唐用户 | 2023-12-17 发布 | 3.37MB | 26 页

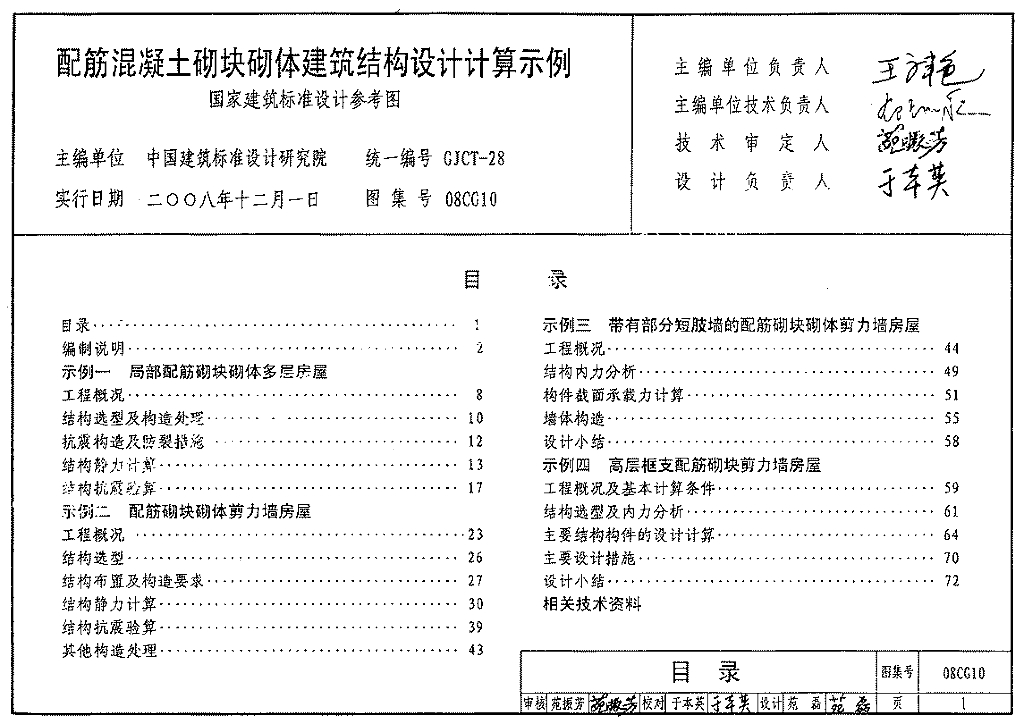

8金币 08CG10 配筋混凝土砌块砌体建筑结构设计计算示例参考图集.PDF

08CG10《配筋混凝土砌块砌体建筑结构设计计算示例》国家建筑标准设计参考图集，适用于非抗震设计和抗震设防小于等于8度地区的多层及高层配筋混凝土砌块砌体结构的住宅建筑，其它民用与工业建筑均可参考使用。　　图集内容包括：局部配筋砌块砌体多层房屋，配筋砌块砌体剪力墙房屋，带有部分短肢墙的配筋砌块砌体剪力墙房屋，高层框支配筋砌块砌体剪力墙房屋，以不同结构类型的工程设计示例提供给设计人员，在配筋混凝土砌块砌体建筑工程设计中参考。　　本图集与03SG615《配筋混凝土砌块砌体建筑结构构造》国家建筑标准设计...

内容提供方：外唐用户 | 2023-12-17 发布 | 1.34MB | 75 页
5金币 17CG34 橡胶支座钢筋混凝土板式楼梯图集.PDF

本参考图集是以中国建筑西北设计研究院有限公司和陕西永安减震科技有限公司的专利技术和产品在工程中的应用为依据编写的国家建筑标准设计参考图集。楼梯支座采用有一定刚度的弹性支座连接，用来解决楼梯结构的抗震设计问题。适用于6-8度设防地区的楼梯设计。供设计、施工、监理、审图等方面的工程技术人员参考使用。标准编号：17CG34标准名称：橡胶支座钢筋混凝土板式楼梯发布日期：2017-06-01实施日期：2017-06-01标准状态：现行起草单位：陕西永安减震科技有限公司、中国建筑西北设计研究院有限公司...

内容提供方：外唐用户 | 2023-12-17 发布 | 6.22MB | 30 页
10金币 08CG09 建筑震害分析及实例图解参考图集.PDF

08CG09《建筑震害分析及实例图解》国家建筑标准设计参考图集通过不同结构形式建筑物震害图片的收集和整理，直观分类展示各种震害形式，并进行客观专业的震害原因分析，对照《建筑抗震设计规范》GB 50011-2001的相关规定，阐明相关类型建筑物的改进与加强措施。同时提供给有关人员一定的震害评定知识。　　本图集内容涵盖结构体系不明确的结构房屋震害、建筑结构不规则的房屋震害、抗震不利地段与危险地段的房屋震害、多层和高层混凝土房屋震害、多层砌体房屋震害、底部框架－抗震墙房屋震害、单层钢筋混凝土柱厂房震害...

内容提供方：外唐用户 | 2023-12-17 发布 | 25.78MB | 65 页
8金币 19G522-1 钢筋桁架混凝土楼板图集.PDF

...

内容提供方：外唐用户 | 2023-12-17 发布 | 14.75MB | 64 页
5金币 05CG02 钢结构设计图实例—多、高层房屋图集.PDF

标准编号：05CG02标准名称：钢结构设计图实例－多、高层房屋（参考图集）发布部门：中国建筑标准设计研究院发布日期：2006-01-01实施日期：2006-01-01标准状态：现行起草单位：中国建筑设计研究院结构专业设计院...

内容提供方：外唐用户 | 2023-12-17 发布 | 3.43MB | 32 页
15金币 22MR806 装配式桥梁设计与施工——钢板组合梁图集.PDF

本图集适用于新建、改建城市及公路桥梁，适用荷载等级城－A、城－B、公路－Ⅰ、公路－Ⅱ。图集为双主梁、多主梁钢板组合梁通用图。其中双主梁有支撑体系、非支撑体系两种，桥面宽9m、12.75m。支撑体系为现浇桥面板，非支撑体系为预制桥面板。多主梁桥面宽18m、25m。图纸包括钢板梁标准横断面图、一般构造图、钢板梁剪力钉布置图、钢筋构造图、预制桥面临时吊点布置及构造图、支座布置构造图、上部结构施工流程图、钢板梁梁端构造胆、内力验算图等。符合本图栠适用条件时，桥梁设计人员可直接选用，施工人员可照图施工。...

内容提供方：外唐用户 | 2023-12-17 发布 | 11.24MB | 259 页
5金币 21CG54 YJ免拆底模钢筋桁架楼承板参考图集.PDF

本图集适用于抗震设防烈度为6~9度地区的工业与民用建筑及构筑物的楼、屋面板。本图集主要介绍了渝建实业集团股份有限公司研发生产的YJ免拆底模钢筋桁架楼承板的设计选用方法及构造做法。YJ免拆底模钢筋桁架楼承板采用工业化生产方式，底模免拆除，生产效率高、表面平整度好、施工少支撑且可实现管线分离。图集内容包括YJ免拆底模钢筋桁架楼承板的产品性能、材料、设计、生产运输、施工以及质量检验的相关技术要求，提供了不同规格产品的选用表、相关构造节点构造详图以及设计选用示例，可供设计、施工、生产、监理、审图等工...

内容提供方：外唐用户 | 2023-12-17 发布 | 10.12MB | 46 页
5金币 22CJ40-3 建筑防水系统构造（三）参考图集.PDF

本图集是以江苏凯伦建材股份有限公司生产的防水材料和防水系统在建筑防水工程中的应用技术为依据编制的。图集内容主要包括：适用范围，材料介绍，设计、施工注意事项，防水层材料选用表，各使用部位构造做法及相关构造节点详图。图集条理清晰，选用方便，能满足设计和施工的需要。该图栠适用千全国各地区一般工业与民用建筑的屋面、楼地面及地下防水工程的设计与施工，以及地铁、隧道、综合管廊等地下防水工程的设计与施工。标准编号：22CJ40-3标准名称：建筑防水系统构造（三）发布部门：中国建筑标准设计研究院发布日期：202...

内容提供方：外唐用户 | 2023-12-17 发布 | 9.86MB | 41 页
10金币 22K508-2 螺旋风管沿程阻力计算选用表图集.PDF

本图集适用于一般工业与民用建筑通风空调工程设计中选用圆形螺旋风管和扁圆形螺旋风管时计算沿程阻力。图集数据适用于用螺旋风管成型机卷制的圆形螺旋风管，以及用基本系列圆形螺旋风管撑拉定形制成的扁圆形螺旋风管。卷制风管的带材为镀锌钢板、不锈钢板和铝合金板等金属材质；螺旋缝的结合形式为外壁咬口或外壁焊接形式；风管连接形式为符合规范要求的芯管、抱箍或法兰形式。图集内容包括：圆形螺旋风管规格表、圆形螺旋风管沿程阻力计算选用表、扁圆形螺旋风管规格表、扁圆形螺旋风管沿程阻力计算选用表以及试验台、测试与数据整理过程...

内容提供方：外唐用户 | 2023-12-17 发布 | 25.47MB | 111 页
8金币 22TJ310 装配式钢筋桁架楼承板系列产品图集（按《钢筋桁架楼承板应用技术规程》T/CECS1069-2022编制）.PDF

...

内容提供方：外唐用户 | 2023-12-17 发布 | 61.04MB | 97 页
15金币 13J927-3 机械式停车库设计图册图集.PDF

13J927-3《机械式停车库设计图册》适用于停放小型车和轻型车的新建、扩建和改建的机械式停车库的建筑设计。　　本图册共分为9部分，主要包括升降横移类、简易升降类、垂直升降类、巷道堆垛类、平面移动类、垂直循环类、水平循环类、多层循环类8种机械式停车库和汽车专用升降机及汽车回转盘等配套设施的设备运行原理、适用范围、建筑设计要求和工程案例等内容。　　本图册的编制主要是结合实际工程案例，详尽介绍8种停车设备和配套设施的使用特点、选用原则以及设计方法，供工程设计人员更清晰地、合理地了解和选用各种停车设备...

内容提供方：外唐用户 | 2023-12-17 发布 | 44.93MB | 206 页

«
